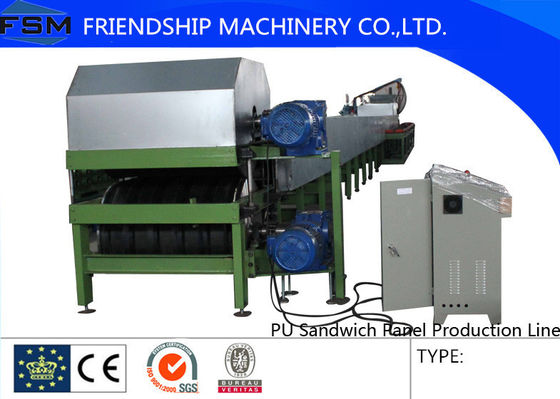

Line Produksi Panel New Jenis PU Sandwich Dengan otomatis Cutting Sistem

New Type PU Sandwich Line Produksi Panel

Dengan otomatis Cutting Sistem

Pengenalan singkat dari lini produksi

Lini produksi panel Sandwich PU ini merupakan jalur produksi otomatis. Dalam prosedur memproduksi PU panel sandwich, lini produk terus menerus dapat menghasilkan panel sandwich dengan PU sebagai bahan inti. Bahan baku keadaan cair secara terus-menerus disuntikkan ke tengah-tengah tiga panel terbentuk dan bereaksi, berbusa, memperkuat di ganda-karet, yang panel sandwich PU bisa dipotong secara otomatis sesuai dengan panjang yang dibutuhkan bagi pengguna.
Garis panel PU ini terdiri dari 10 ton otomatis de-coiler dengan memuat mobil, rantai didorong transmisi, menggulung mantan, PU membentuk mesin, PU panel conveyor, non-stop pemotongan perangkat, sistem pengendalian listrik.

Parameter teknologi utama produksi

• Bahan produksi (mm) :( 0,25-1,0) × L, yield strength≤G300 berwarna baja
• Kecepatan produksi: 4-8 M / min
• Jenis produksi: produksi benar-benar berkelanjutan dengan PLC mengendalikan
• PU ketebalan busa: 25-100mm
• Struktur komposit: posisi tetap oleh tracker karet ganda
• Sistem berbusa: berbusa benar-benar otomatis terus menerus, kuantitas berbusa bisa stepless adjustable
• Kekuatan produksi ≥ 22KW
• Total daya ≥ 35 KW
• Cutting: pneumatik mengemudi piston, non-stop pemotongan melalui geser meja
• Sistem pengendalian elektronik: penuh frekuensi PLC sistem pengendalian

Deskripsi PU garis Sandwich berbusa

• Dua set rak conveyor: up conveyor adalah tentang 24m, turun conveyor adalah tentang 30m.They memimpin lembaran baja dari roll membentuk mesin untuk pemanasan ruang dan berbusa, pemotongan.
• Satu kamar pemanasan awal: Hal ini dibangun oleh bahan panas-isolasi, dan itu bisa memanaskan lembaran baja untuk 25-38 dengan pemanas.
• Satu set PU dua komponen cair pencampuran dan menyuntikkan bagian untuk berbusa: itu mengadopsi Cina pompa tekanan tinggi. Ini memiliki sistem kontrol suhu dan sistem pemantauan bahan-tingkat. Tangki bahan adalah sekitar 150L. Dua tangki.
• Berbusa dan perangkat karet ganda termasuk sistem driver motor untuk membuat panel.
• Lebar papan belt adalah 1250mm, kisaran menyesuaikan jarak antara atas dan bawah papan bingkai sabuk: min 25mm, max 200mm. Dan berbagai menyesuaikan ketebalan panel sandwich. 30mm, 50mm, 100mm (30-50 untuk celling, 50-100 untuk dinding)
• Gambar untuk referensi

Panel otomatis memotong sistem

• Mesin pemotong dapat bergerak 2500mm longitudinal di sepanjang lini produk, terbang melihat dari mesin pemotong bisa bergerak melintang 1900mm, memotong bergerak mesin longitudinal dan melintang sepanjang jalan slide.
• Mesin pemotong mengadopsi pisau band satu sisi lihat cara, memotong dan bergulir setelah pemotongan. Pemotongan gergaji bisa berputar, sehingga memotong di dua arah adalah realisasi.
• Ada panel system (pneumatik) di mesin pemotong ketat menekan;
• Ada lokasi limiter untuk membatasi gerak longitudinal dan melintang dari mesin pemotong.
• gambar sistem pemotongan

aliran kerja

Coiler memuat → disesuaikan panduan makan panel → baja membentuk → baja lembaran panduan makan → PU berbusa → PU panel conveyor → pemotongan non-stop

Pengenalan perusahaan

Kami, Friendshachinery Co, Ltd, menempel sangat penting pada inovasi teknologi, kemajuan telah dibuat pada manajemen ilmiah serta Co, culture.Our manin produk: mesin logam atap & dinding panel, C & mesin purlin Z drywall mesin Stud-track membentuk, deck mesin logam, girder No- dan kurva Kolom membentuk mesin, penjaga rel membentuk mesin, pipa downspout membentuk mesin dan sebagainya.

Kami dapat menyesuaikan membentuk mesin sesuai dengan requirements.And pengguna kami dapat memberikan layanan professinal, kualitas tinggi, melalui desain, dan instalasi.

Menyambut baik untuk mengunjungi pabrik kami tidak peduli Anda distibuters atau pengguna akhir, dan melihat ke depan untuk bekerja sama dengan Anda untuk saling menguntungkan.
