Circular Saw Pipa Cutting Machine Internet Kecepatan Untuk Carbon Steel Pipe
Detail produk:
Tempat asal: Jiangsu China
Nama merek: Hengyang
Sertifikasi: ISO9001-2000
Nomor model: MC350D
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Kemasan rincian: Menurut permintaan pelanggan '
Waktu pengiriman: 60days
Syarat-syarat pembayaran: 30% canggih pembayaran dengan TT, 70% sebelum pengiriman
Menyediakan kemampuan: 20 per bulan
Kontak
Detil Deskripsi produk
Cahaya Tinggi:

setengah mesin pemotong otomatis

,

perlengkapan pemotongan pipa

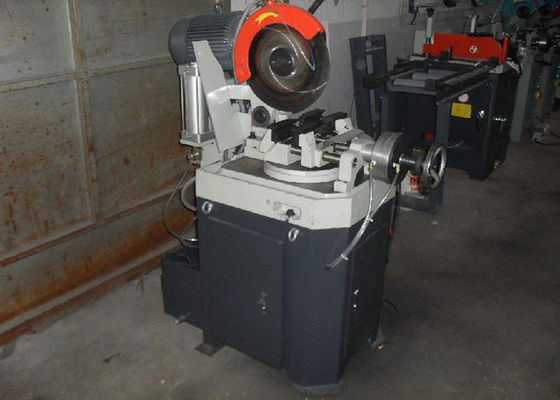

Circular Saw Pipe Cutting Machine Kecepatan Tinggi Untuk Pipa Baja Karbon

Rincian Cepat

Kondisi: Tempat asal baru: Jiangsu Cina

Nomor Model: Mesin MC350D Tipe: Pipa dan Mesin Cutting Tube

Bahan Baku: Pipa Daya: Hidrolik

Sertifikasi: CE & ISO Cooling System: pendinginan air

Gambaran Mesin:

Mesin Pemotong Pipa Logam MC350D, berdasarkan pengenalan teknologi maju asing, inovatif dan mengembangkan mesin penggergajian otomatis hidrolik, Kinerja produk mereka mencapai tingkat lanjut, Menggergaji berbagai bentuk penampang bisa berupa baja biasa, stainless steel, tembaga, aluminium dan lainnya. Profil logam, Terutama menggergaji berbagai pipa sangat ideal. Mesin menggunakan kontrol hidrolik, Saat menggergaji tanpa makanan buatan, pemakaian, benda kerja menjepit, melepaskan, memberi makan, menarik secara otomatis oleh kontrol hidrolik, Akurasi permesinan, efisiensi tinggi, cocok untuk operasi kontinu jangka panjang.

Jumlah pemotongan

Mesin dilengkapi dengan pemotongan jumlah penghitung satu (pada panel kontrol utama), Jumlah benda kerja yang dijadwalkan menggergaji loket masukan, Jumlah pemotongan yang sebenarnya akan ditampilkan di penghitung layar kecil, Bila jumlah penggergajian aktual sesuai dengan preset nomor, mesin otomatis akan berhenti bekerja, memotong jumlah counter sebenarnya otomatis reset ke nol.

Parameter teknik

1 Memotong motor

YD112M-4/2 3.3 / 4.0kw

2 Tegangan

380V 50HZ (Jalur Kontrol 110V50HZ)

3 motor pompa air

40W

4 tangkapan yang sesuai

Ф≤400 Bore Ф32 lubang Pin 2-Ф11 × 63

5 Tekanan Kerja

5.5MPa

6 Membuka klem

140mm

7 motor pompa oli

Y90L-4 1.5Kw

8 Vane pump

VPV1-20-55

Konfigurasi Pendahuluan:

Bagian kontrol elektronik: FR.L dan katup solenoida diimpor dari Air TAC Taiwan; Valve: Taiwan diimpor Asada hidrolik;

Kontaktor AC: Korea Selatan mengimpor Shilin; Tombol berhenti dan tombol startnya adalah: Taiwan Tiandi; Aksesori listrik lainnya: Chint.

Rail: Taiwan Shangyin.

Instalasi dan commissioning

1, Mesin harus ditempatkan pada tanah yang rata, empat kaki dengan baut untuk mengamankannya.

2, Line telah dipasang di dalam mesin debugging, dan tenaga (380V 50Hz, tiga fasa empat sistem arus) terhubung, sementara mesin harus diarde untuk memastikan keamanan.

3, Konfirmasikan kemudi: lampu dinyalakan, saklar pengubah tiang dihidupkan (diatur ke posisi "1" atau "2"), lalu tekan sakelar arah putaran motor gerak tergantung pada arah rotasi spindel dan panah penutup konsisten. , Jika Anda membalikkan swap dua fase fase listrik

Instruksi pengoperasian

1. Melihat Instalasi

Bergantung pada ukuran bahan yang akan digergaji, pilih ketebalan blade yang tepat, diameter dan jumlah gigi. Setelah Saw blade dipilih sesuai langkah-langkah berikut untuk memasang mesin

(1) Sakelar daya disetel ke OFF.

(2) Buka penutup pengaman blade.

(3) Tutup pisau yang dilepas, dan flensa spindel, dan pisau pisau ditutup dengan kain bersih tidak meninggalkan pengalsaman pasir atau besi.

(4) Dipasang di atas pisau, panah depan gigi menghadap ke arah yang sama dengan pisau itu, letakkan pisau di penutup, kencangkan sekrupnya, sebelum benar-benar mengunci pisau untuk menarik pisau membelok ke arah yang berlawanan, sehingga pin Tutupi erat pisau dengan kuat pada lubang pin pisau, lalu kencangkan sekrupnya dengan kencang.

(5) Tutup rel penjaga keamanan pisau, pemasangan pisau lengkap. Untuk menghapus, terhadap langkah di atas.

2. Penyesuaian kedalaman pukulan umpan

Kupas batas yang bisa disesuaikan, lalu putar katup kontrol tertutup dot (berlawanan arah jarum jam) sehingga beban perlahan turun sampai pisau bisa memotong benda kerja yang akan dipotong, sehingga tutup blade cut dipotong dari benda kerja sekitar 10mm atau lebih.

3.Saw kecepatan blade:

Umumnya baja ringan dipilih dengan kecepatan; batang padat, baja tahan karat dan bahan bakar opsional lainnya. (Catatan: Setelah perlakuan panas terhadap bahan atau kekerasan baja HRC13 lebih banyak lagi, apakah gergaji berkecepatan tinggi tidak tersedia untuk dilihat, jika tidak mempersingkat umur pisau.)

4. Penjepit utama dan atur penjepit umpan (lihat garis besar gambar dan petunjuk kontrol panel)

(1) Prinsip penyesuaian:

A, Anda benar-benar bisa menjepit benda kerja.

B, Memastikan kelancaran makan, tidak sulit ditelan atau macet, tidak akan mempengaruhi toleransi panjang setelah memotong benda kerja jadi.

(2) Langkah penyesuaian:

A, Coba buka penjepit utama, penjepit dibuka untuk memberi makan.

B, Secara manual mengoperasikan panel kontrol utama akan menampilkan stasiun makan ke bagian depan penjepit utama.

C, Clamp benda kerja yang ditempatkan di tengah.

D, Rotasi roda tangan menjepit benda kerja ke folder utama mati, roda tangan lalu berputar kembali 3-4mm.

E, Putar kenop ke fungsi manual pada panel kontrol utama untuk melihat apakah tangki bahan bakar ke folder utama melakukan benda kerja menjepit, memotong bagian tengah tanpa bahaya dan merusak gerakan rotasi benda kerja pada mata pisau.

F, Setelah penyesuaian penjepit utama, sesuaikan klem pakan, metode penyesuaian untuk menyesuaikan folder utama kira-kira sama, namun perlu perhatian khusus disamping roda kemudi yang dapat disesuaikan, semakin Anda bisa mengatur blok penjepit tempat duduk. Tapi memberi makan penjepit ke dalam folder yang sama harus lurus dengan Tuhan.

G, Setelah secara manual sesuaikan tombol untuk melepaskan folder utama. Akan dikirim ke klem klip kontak klip knob silinder benda kerja ke tombol umpan balik tangan ditekan, stasiun umpan langsung mundur. Pada titik ini perhatikan material (benda kerja) yang merupakan clamp utama bertabrakan, artinya jika tidak ada nada bagus di telepon, anda harus menyesuaikannya kembali. Jika itu berarti materi sebelum dan sesudah penyerahan kelancaran penyesuaian telah selesai.

5. Penyesuaian kecepatan makan

Di bagian belakang kepala silinder umpan memiliki katup pengatur aliran, putar kenop untuk menyesuaikan handpiece kecepatan umpan. Penyesuaian kecepatan makan tergantung dari pengalaman, tidak terlalu cepat dan keruntuhan puing-puing menghasilkan gigi bergerigi, tapi juga tidak terlalu lambat dan mata gergaji tumpul. Misalnya diamputasi diameter bar baja ringan 25mm selama sekitar 2-8 detik, menurut Lee bergerigi atau tumpul mungkin.

6. Pemotongan panjang (masing-masing panjang umpan)

Memberi makan nilai referensi mesin adalah panjang stasiun makan langkah selanjutnya adalah menyesuaikan skala:

(1) Stasiun makan akan bergerak ke garis terdepan;

(2) Setelah memberi makan stopper stopper posisi sekrup;

(3) Dengan blok transmisi manual dan penunjuk berhenti ditampilkan secara visual di samping ukuran skala;

(4) Setelah menemukan panjang nilai yang akan ditetapkan, pasang stopper sekrup;

(5) Setelah sumbat sumbat depan dan belakang stopper dan penyangga dapat menyempurnakan pemrosesan umpan gabungan, untuk memudahkan ukuran kecil yang digunakan (setelah menyusui untuk membatasi batang penyangga, biasanya ditekan ke 13-15mm sesuai. Jika tidak, penyangga tidak mampu menghasilkan efek atau mudah rusak)

(6) Dan sebagai panjang kurang dari umpan, pilih pakan kedua atau ketiga, yaitu panjang atau × 3 × 2 kali.

Pisau pertama (saw) menggergaji

Setelah selesai langkah di atas untuk mengatur badan pakan ke depan. Panel kontrol utama akan menghubungi posisi otomatis, pemotongan material sehingga material diletakkan di tengah klem pengepungan yang mengulurkan pegangannya yang bersinggungan sekitar 15mm (rahang menjepit bilateral utama bisa) lalu tekan tombol di bagian utama. panel kontrol, mesin yang semi otomatis mulai menggergaji. (Catatan: Jika ada pemotongan dengan lancar atau tidak biasa, suara yang berbeda, dengan cepat tekan panel kontrol utama dari tombol stop darurat darurat, mesin akan segera menghentikan kepala tindakan kembali ke ujung atas benda kerja yang dijepit erat untuk dicegah. Gerak gergaji dan benda kerja berbahaya.)

8. Siklus pemotongan otomatis

Saat 7 langkah pertama lancar, sesuai panel kontrol utama, tombol otomatis, mesin yang mulai menyusui memberi makan → → gergaji penggergajian, operasi siklus otomatis dll. Saat melakukan pekerjaan secara otomatis, perhatian pertama-tama harus menguasai tombol panel kontrol pada tanggal 15 pergi ke posisi "lari", sehingga bila kekurangan bahan kerja dalam mengirim saklar kedekatan batas mendeteksi kekurangan artefak dan otomatis mati. Kemenangan terakhir setelah menghentikan materi, kembali melakukan pekerjaan pada 8 langkah baru, otomatis menggergaji roda aksi.

9. Cutting Quantity:

Mesin dilengkapi dengan pemotongan jumlah penghitung satu (pada panel kontrol utama), Jumlah benda kerja yang dijadwalkan menggergaji loket masukan, Jumlah pemotongan yang sebenarnya akan ditampilkan di penghitung layar kecil, Bila jumlah penggergajian aktual sesuai dengan preset nomor, mesin otomatis akan berhenti bekerja, memotong jumlah counter sebenarnya otomatis reset ke nol.
