Karet Belt Transmisi Untuk 1000mm PU Mesin Sandwich Panel, PLC kontrol otomatis Busa

• lini produksi ini adalah jenis peralatan khusus untuk memproduksi panel sandwich dengan lapisan tengah poliuretan anti-pembakaran dan dengan atap membentuk panel sebagai top wajah lapisan, aluminium foil sebagai bagian bawah wajah lapisan. Panel sandwich antara 25 dan 200mm tebal, 1000mm lebar, panjang ditentukan oleh pelanggan. Panel sandwich terutama digunakan sebagai menjaga hangat untuk dinding dan atap. panel isolasi berbeda dengan lapisan menghadap lembut lainnya juga dapat diproduksi di telepon.
• Prinsip pengoperasian jalur ini adalah sebagai berikut: bahan baku yang kaku-busa diserahkan ke kepala pencampuran melalui pompa metering pada mesin injeksi dan kemudian disuntikkan ke bagian bawah menghadap lembar akan konveyor bersama dengan lembar dangkal atas. Antara konveyor atas dan bawah, bahan cair yang mengeras menjadi bentuk, setelah semua tindakan di atas selesai, dengan mekanisme pemotongan pelacakan otomatis, dipotong menjadi segmen sesuai dengan panjang yang telah ditetapkan.

coil Bahan

Ketebalan

0.3-0.8mm

lebar coil

Tergantung pada pelanggan membutuhkan

yield Strength

250-550Mpa

Bahan

baja warna, baja galvanis

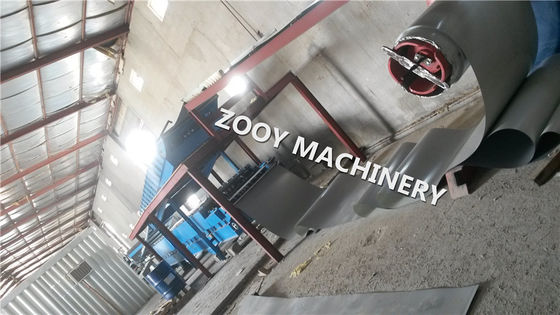

Decoiler / Uncoiler

coil Lebar

Max. 1250mm

ID

510-610mm

OD

Max. 1300mm

Kemampuan

Max. 8Tons

Jenis Decoiler

Manual / Hydraulic / Automatic

Feeding & membimbing

pinch makan

1 Unit (2 Roller)

membimbing

2 Rollers

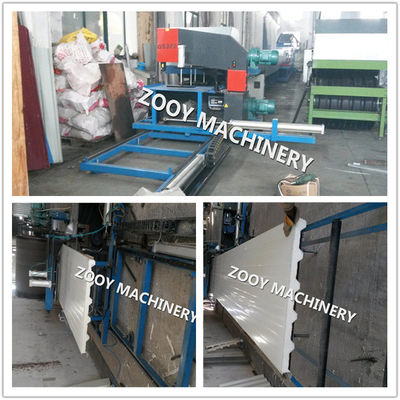

alat potong

gerak pemotongan

Cutting mengadopsi pemotongan pelacakan

dan melihat (atau terbang saw) dari mesin pemotong bisa bergerak melintang 1500mm, Cutting bergerak mesin longitudinal dan melintang sepanjang jalan geser

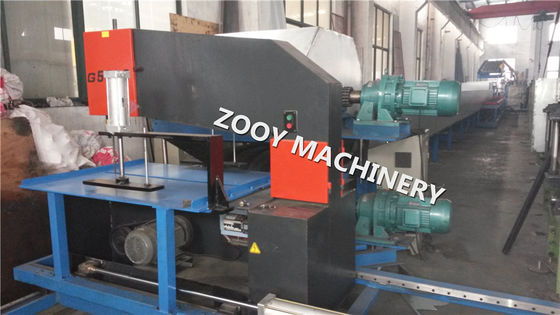

mesin pemotong mengadopsi pisau band satu sisi lihat cara, memotong dan bergulir setelah pemotongan. Pemotongan gergaji bisa berputar, sehingga memotong di dua arah adalah realisasi

panjang Mengukur

BY encoder

pemotongan Toleransi

+/- 1.5mm (per 3m)

Panel sandwich PU

ketebalan

25-100mm

Standard Ukuran Sandwich Panel

max1100mm x 4000mm (Lebar x Panjang)

Linear Kecepatan produksi

2-5 m / min

Reciprocating kali kepala injeksi per menit

<60

Sistem pengaturan

Jenis produksi: produksi benar-benar berkelanjutan dengan PLC mengendalikan

Mesin Roll Forming

membentuk Stasiun

TENTANG 18-24steps

bahan Roller

45 # baja, perlakuan panas

Diameter poros

75mm

bahan poros

kelas tinggi 45 # baja

jenis drive

oleh rantai

kecepatan membentuk

0-15m / min

Kekuatan utama

7.5kw

kontrol listrik

PLC

PANASONIC Merk atau Custom-made

inverter

YASKAWA Merk atau Custom-made

Layar sentuh

MCGS Merk atau Custom-made

Jenis operasi

layar sentuh & Tombol

Tabel runout

Jenis tabel

Sederhana tipe non-power

Fungsi

Untuk mendukung panel selesai

BERAT KESELURUHAN

APRRO 20tons
